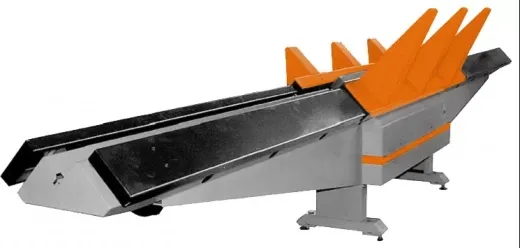

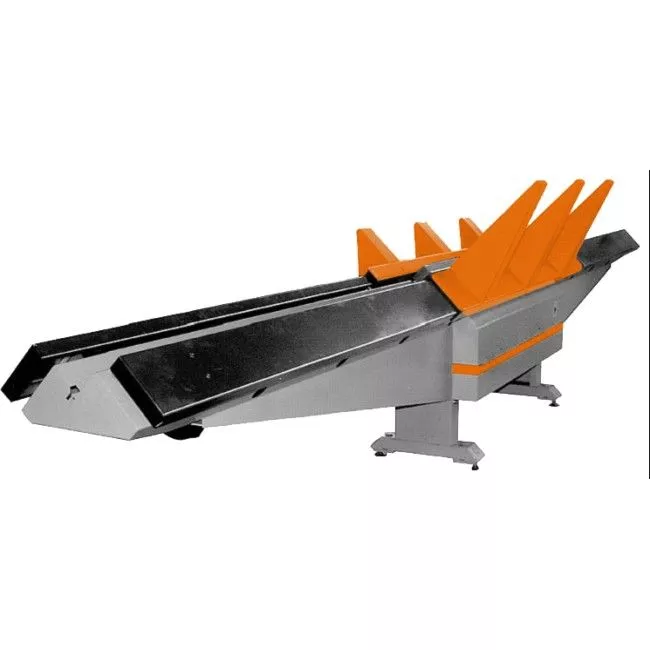

Станок тоннельной сборки STALEX SBHF-1
Цена по запросу
Станок тоннельной сборки STALEX SBHF-1
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Новинка
Станок тоннельной сборки STALEX SBHF-1
Характеристики
Бренд
—
Stalex
Габариты Д*Ш*В (мм)
—
5350х1000х800
Толщина листа (мм)
—
1
Максимальная скорость
—
15 м/мин
Масса (кг.)
—
700
Станок тоннельной сборки STALEX SBHF-1
Цена по запросу
Станок тоннельной сборки STALEX SBHF-1
Станок тоннельной сборки воздуховодов предназначен для автоматизации рабочего процесса и увеличения скорости изготовления прямых участков вентиляционных коробов прямоугольного сечения. Формирование и осадка замка на воздуховоде происходит за один проход (формируя и соединяя фальцы, после чего осаживает их – соединяя их в замок). Дополнительно можно устанавливать опцию герметизации фальца – перед осаживанием фальцы, в открытый шов подаётся герметик для его уплотнения и (увеличивая жесткость замка и защиту от проникновения пыли и влаги)
Станок используется на строй площадках, предприятиях в составе автоматической линии для производства прямоугольных воздуховодах
Особенности:
Минимальное сечение воздуховода 100х100 мм.
Специальная каретка (автопилот) для фиксации заготовки.
Возможность производства короба из двух L-образных половинок
или из 4 полос металла.
Возможно доукомплектовать модель SBHF-1 опцией – герметизация фальца- (перед осаживанием фальцы, в открытый шов подаётся герметик для его уплотнения, что увеличивает жесткость замка и защиту от проникновения пыли и влаги)
Комплект для работы с нержавеющей сталью (до 0,8 мм) - опция
Описание станка:
Весь станок изготовлен в виде прочной и надежной сварной стальной конструкции. Все основные компоненты станка оптимизированы для обеспечения максимальной жесткости с использованием самых современных методов расчета конечных элементов. Это гарантирует очень долгий срок службы при надлежащем использовании станка.
Концепция привода, а также благоприятный механический момент и распределение силы исключают необходимость в частом смазывании. Кроме того, валы роликов покрыты гильзой, которая препятствует попаданию абразивных частиц в редуктор или подшипник.

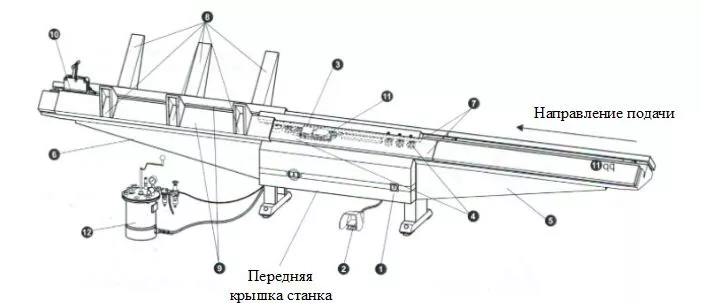

1. Главный переключатель включает и выключает станок.
2. Педальный переключатель запускает и останавливает вращение роликов.
3. Фальцовочная планка. Упорный подшипник и корпус для верхних фальцовочных роликов
4. Фальцовочные ролики формируют и замыкают фальц, а также соединяют две заготовки.
5. Подающий стол
• Для загрузки заготовок
• Основание для направляющей системы.
6. Отводящий стол
• Опора для готового воздуховода
• Основание для направляющей системы
7. Направляющая система
• На ней работают направляющие каретки и автопилот
• Два центральных направляющих рельса можно снять.
8. Опорные выступы
• Поддержание заготовок и воздуховодов
• Легко снимаются с направляющей системы. Могут быть изменены или заменены.
9. Направляющие каретки
• Подсоединяются друг к другу с помощью автопилота
• Направляет заготовки по направляющей системе через станок.
10. Автопилот
• Соединяет направляющие каретки друг с другом.
• Зажимает заготовки.
11. Дополнительное уплотнение впрыскивает уплотняющий состав в фальц. Устройство впрыска уплотняющего состава.
12. Расширительный бак для уплотняющего состава. Бак для уплотняющего состава
Описание принципа действия:
Заготовки помещаются на подающий стол в направляющую каретку и зажимаются автопилотом.
После запуска станка с помощью педального переключателя ролики перемещают заготовки через станок. Они формируют и замыкают фальц воздуховода. Готовый воздуховод или соединенные заготовки могут быть сняты с отводящего стола или перемещены обратно к подающему столу с использованием направляющих кареток.
Расчёт ширины создаваемого фальца:
Рабочая ширина: 0,5-1,0 мм Рабочая ширина: 1,0 - 1,25 мм
0,02 -0,04” 0,04 - 0,05"
26 - 20 калибр 20-18 калибр
Допуск на фальц: Допуск на фальц:
• Сторона (1) около 8 мм / 0,31" • Сторона (1) около 8 мм / 0,3"
• Сторона (2) около 18 мм / 0,71" • Сторона (2) около 18 мм / 0,71"

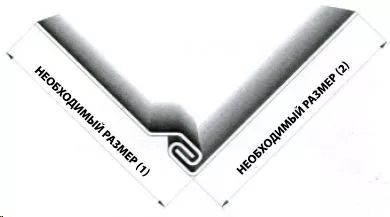

Расчёт ширины создаваемого фальца:
Сторона (1)
Пример:
Необходимый размер (1) = 400 мм / 15,75"
Расчетная ширина фальца (1) = 400 мм + 8 мм = 408 мм
15,75"+ 0,31"= 16,06"
Сторона (2)
Пример:
Необходимый размер (2) = 500 мм / 19,68"
Расчетная ширина фальца (2) = 500 мм + 18 мм = 518 мм
19,68"+ 0,71" = 20,39"
Станок используется на строй площадках, предприятиях в составе автоматической линии для производства прямоугольных воздуховодах
Особенности:
Минимальное сечение воздуховода 100х100 мм.
Специальная каретка (автопилот) для фиксации заготовки.
Возможность производства короба из двух L-образных половинок
или из 4 полос металла.
Возможно доукомплектовать модель SBHF-1 опцией – герметизация фальца- (перед осаживанием фальцы, в открытый шов подаётся герметик для его уплотнения, что увеличивает жесткость замка и защиту от проникновения пыли и влаги)
Комплект для работы с нержавеющей сталью (до 0,8 мм) - опция
Описание станка:
Весь станок изготовлен в виде прочной и надежной сварной стальной конструкции. Все основные компоненты станка оптимизированы для обеспечения максимальной жесткости с использованием самых современных методов расчета конечных элементов. Это гарантирует очень долгий срок службы при надлежащем использовании станка.
Концепция привода, а также благоприятный механический момент и распределение силы исключают необходимость в частом смазывании. Кроме того, валы роликов покрыты гильзой, которая препятствует попаданию абразивных частиц в редуктор или подшипник.
1. Главный переключатель включает и выключает станок.
2. Педальный переключатель запускает и останавливает вращение роликов.
3. Фальцовочная планка. Упорный подшипник и корпус для верхних фальцовочных роликов
4. Фальцовочные ролики формируют и замыкают фальц, а также соединяют две заготовки.
5. Подающий стол
• Для загрузки заготовок
• Основание для направляющей системы.
6. Отводящий стол
• Опора для готового воздуховода
• Основание для направляющей системы
7. Направляющая система
• На ней работают направляющие каретки и автопилот
• Два центральных направляющих рельса можно снять.
8. Опорные выступы
• Поддержание заготовок и воздуховодов
• Легко снимаются с направляющей системы. Могут быть изменены или заменены.
9. Направляющие каретки
• Подсоединяются друг к другу с помощью автопилота
• Направляет заготовки по направляющей системе через станок.
10. Автопилот
• Соединяет направляющие каретки друг с другом.
• Зажимает заготовки.
11. Дополнительное уплотнение впрыскивает уплотняющий состав в фальц. Устройство впрыска уплотняющего состава.
12. Расширительный бак для уплотняющего состава. Бак для уплотняющего состава
Описание принципа действия:
Заготовки помещаются на подающий стол в направляющую каретку и зажимаются автопилотом.
После запуска станка с помощью педального переключателя ролики перемещают заготовки через станок. Они формируют и замыкают фальц воздуховода. Готовый воздуховод или соединенные заготовки могут быть сняты с отводящего стола или перемещены обратно к подающему столу с использованием направляющих кареток.
Расчёт ширины создаваемого фальца:
Рабочая ширина: 0,5-1,0 мм Рабочая ширина: 1,0 - 1,25 мм
0,02 -0,04” 0,04 - 0,05"
26 - 20 калибр 20-18 калибр
Допуск на фальц: Допуск на фальц:
• Сторона (1) около 8 мм / 0,31" • Сторона (1) около 8 мм / 0,3"
• Сторона (2) около 18 мм / 0,71" • Сторона (2) около 18 мм / 0,71"
Расчёт ширины создаваемого фальца:
Сторона (1)
Пример:
Необходимый размер (1) = 400 мм / 15,75"
Расчетная ширина фальца (1) = 400 мм + 8 мм = 408 мм
15,75"+ 0,31"= 16,06"
Сторона (2)
Пример:
Необходимый размер (2) = 500 мм / 19,68"
Расчетная ширина фальца (2) = 500 мм + 18 мм = 518 мм
19,68"+ 0,71" = 20,39"
